Minimum Cross-Sectional Area   Volume of air inflow Weight Tables
Model
350-3SP
350-4SP
350-6SP
350-8SP
Minmum cross-sectional area
(mm2)
38.5
73
149.5
226.8

Model
350-3SP
350-4SP
350-6SP
350-8SP
Volume of air inflow
(cc)
0.1
0.2
0.2
0.45




Structure

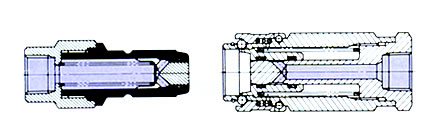

  • When disconnected
  •

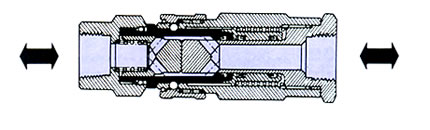

  • When connected
  • The socket and plug valves seal instantly, automatically shutting off fluid flow to prevent leakage.

    日东接头 Nitto Cupla
      The socket and plug valves push together,opening to permit free flow of fluid fhrough CUPLA. An O-ring,supported by a back-up ring,seals the plug surface,preventing any leakage.

    日东接头 Nitto Cupla

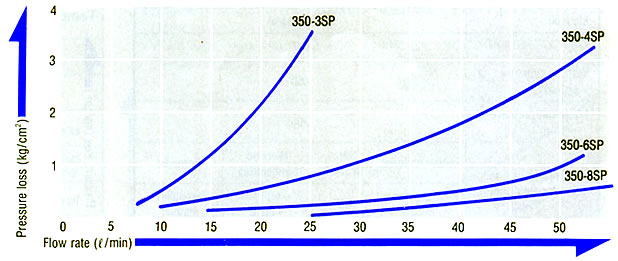

    Flow Rate/Pressure Loss
    [Measuring conditions]
    Fluid type: Hydraulic fluid #52
    Temperature: 30℃±5℃
    Kinetic viscosity: 50 centi-Stokes
    Specific gravity: 0.8727×10-3kg/cm3
    日东接头 Nitto Cupla

    Dimensions and Weight Tables

    日东接头 Nitto Cupla 日东接头 Nitto Cupla

    日东接头 Nitto Cupla
    Model
    Application
    Weight(g)
    Dimensions (mm)
    Lp
    C
    Hp
    A
    T
    350-3P
    PT3/8"
    175
    72
    36
    2hex.27×¢29
    13
    PT3/8"
    350-4P
    PT1/2"
    245
    85
    40.5
    2hex.27×¢30
    16
    PT1/2"
    350-6P
    PT3/4"
    415
    90.5
    44.5
    Hex.41
    18
    PT3/4"
    350-8P
    PT1"
    1,035
    119
    57
    Hex.50
    22
    PT1"

    日东接头 Nitto Cupla

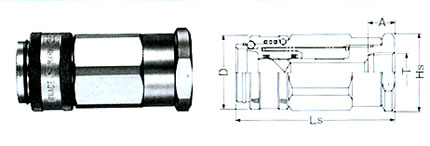

    Model
    Application
    Weight(g)
    Dimensions (mm)
    Ls
    ¢D
    Hs
    A
    T
    350-3S
    PT3/8"
    295
    82
    34
    2hex.30×¢34
    13
    PT3/8"
    350-4S
    PT1/2"
    465
    93.5
    41
    2hex.36×¢40
    16
    PT1/2"
    350-6S
    PT3/4"
    660
    105.5
    49
    2hex.46×¢52
    18
    PT3/4"
    350-8S
    PT1"
    1,740
    129
    63
    2hex.55×¢62
    22
    PT1"
