Construction
  • When disconnected disconnected
  •
  • When connected ccconnected
  • The socket and plug valves seal instantly,automatically shutting off fluid flow to prevent leakage.

    日东接头 Nitto Cupla
      The socket and plug valves push together,opening to permit free flow of fluid through CUPLA. An O-ring,supported by a back-up ring,seals the plug surface, preventing any leakage.
    日东接头 Nitto Cupla

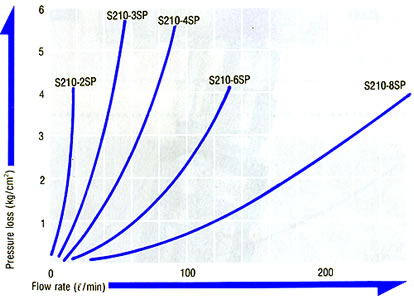

    Flow Rate/Pressure Loss
    [Measuring conditions]
    Fluid name: Hydraulic fluid #52
    Temperature: 30℃±5℃
    Kinetic viscosity: 50 centi-Stokes
    Specific gravity: 0.8727×10-3kg/cm3
    日东接头 Nitto Cupla

    Dimensions and Weight Tables

    日东接头 Nitto Cupla 日东接头 Nitto Cupla

    日东接头 Nitto Cupla
    Model
    Dimensions(mm)
    Weight(g)
    Lp
    C
    Hp
    T
    S210-2P
    50.5
    20
    2hex.19×¢22
    PT1/4"
    75
    S210-3P
    50
    24
    2hex.24×¢28
    PT3/8"
    131
    S210-4P
    70.5
    28
    2hex.30×¢35
    PT1/2"
    242
    S210-6P
    81.5
    35.5
    2hex.38×¢44
    PT3/4"
    452
    S210-8P
    100
    47.5
    2hex.50×¢58
    PT1"
    935

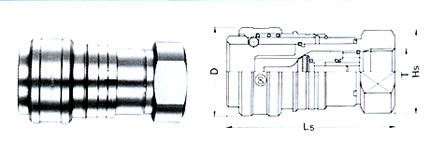

    日东接头 Nitto Cupla
    Model
    Dimensions(mm)
    Weight(g)
    Lp
    ¢D
    Hs
    T
    S210-2S
    59
    27
    2hex.19×¢22
    PT1/4"
    130
    S210-3S
    68.5
    32
    2hex.24×¢28
    PT3/8"
    220
    S210-4S
    81
    39.7
    2hex.30×¢35
    PT1/2"
    395
    S210-6S
    97.5
    48
    2hex.38×¢44
    PT3/4"
    680
    S210-8S
    118
    62
    2hex.50×¢58
    PT1"
    1,365
